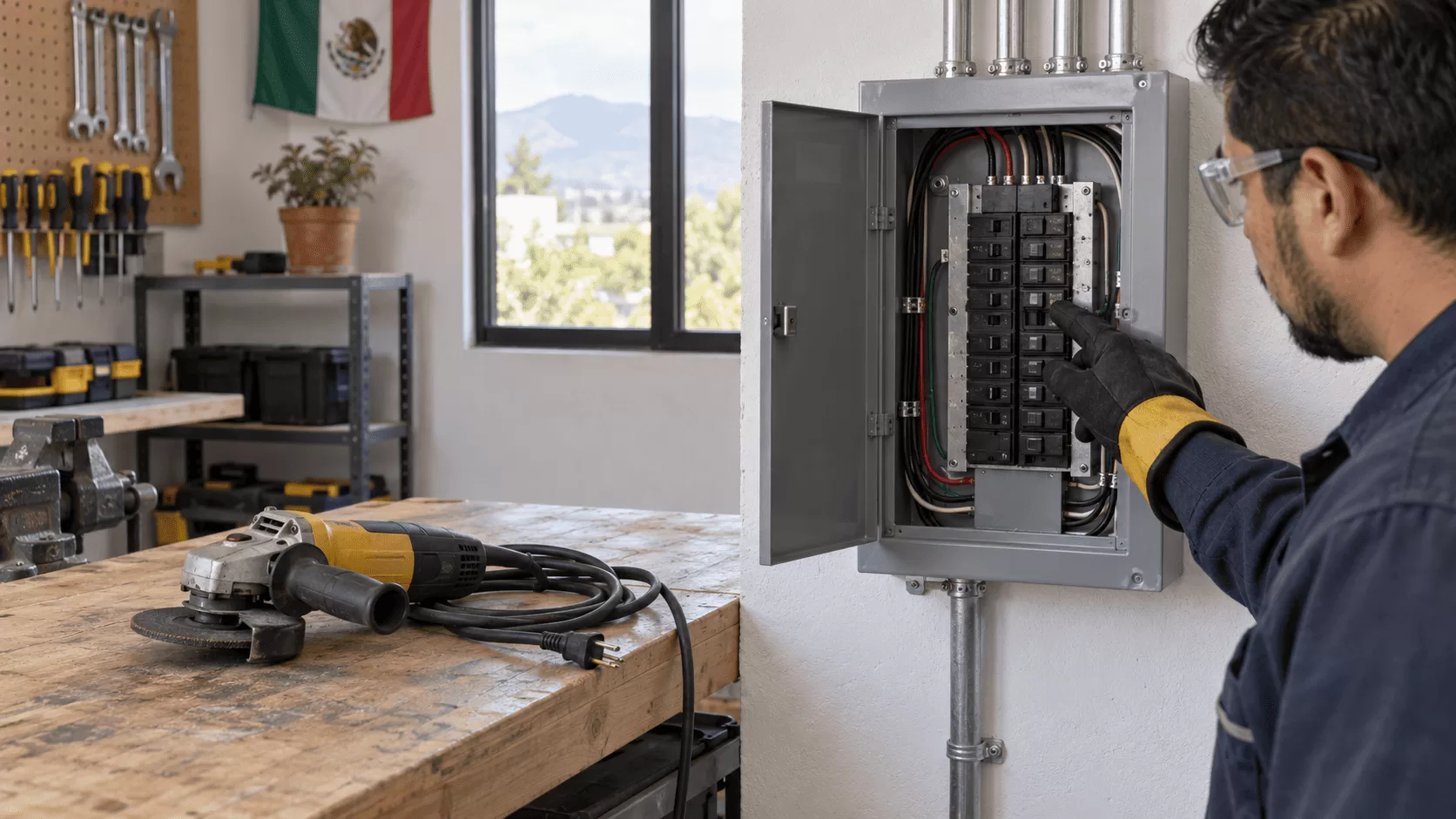

Cuando una pastilla se bota al conectar una herramienta eléctrica, la instalación está interrumpiendo la corriente porque detectó una condición anormal. Puede tratarse de una sobrecarga, un cortocircuito, una falla dentro de la herramienta o una demanda elevada durante el arranque.
Restablecer la pastilla repetidamente sin encontrar la causa no resuelve el problema. La protección podría estar evitando que los conductores se sobrecalienten, que una falla dañe el equipo o que una persona reciba una descarga.
Antes de culpar a la herramienta o cambiar la pastilla, observa cuándo se activa, qué otros aparatos estaban funcionando y si el problema aparece de inmediato o después de varios minutos.
Respuesta rápida: por qué se bota la pastilla de luz
Si la pastilla se bota instantáneamente al conectar o encender la herramienta, puede existir un cortocircuito, daño en el cable, humedad o una falla interna. Si tarda algunos segundos o minutos, es más probable que el circuito esté sobrecargado o que la herramienta demande demasiada corriente durante el trabajo.
Cuando únicamente sucede al utilizar una extensión, revisa su calibre, longitud, clavijas y estado. Si ocurre en diferentes contactos y circuitos con la misma herramienta, el equipo necesita una inspección técnica antes de volver a utilizarlo.
No sustituyas la pastilla por otra de mayor capacidad para evitar que se bote. El interruptor debe corresponder al calibre de los conductores y a las características del circuito.
¿Qué significa que “se bote la pastilla”?
La pieza conocida coloquialmente como pastilla es un interruptor termomagnético. Su función es abrir el circuito cuando la corriente supera condiciones seguras.
La protección suele responder de dos maneras:
- Protección térmica: actúa ante una sobrecarga que se mantiene durante cierto tiempo.
- Protección magnética: responde rápidamente ante una corriente muy elevada, como la producida por un cortocircuito.
Algunas instalaciones también incorporan protección por falla a tierra. En ese caso, el dispositivo puede activarse cuando detecta que parte de la corriente sigue un camino no previsto, por ejemplo a través de humedad, una carcasa dañada o una persona.
Por eso, no todas las desconexiones significan lo mismo. El momento en que se bota la protección ofrece una pista importante.
1. El circuito está sobrecargado
Una sobrecarga ocurre cuando varios equipos conectados al mismo circuito demandan más corriente de la que este puede transportar de forma segura.
Aunque la herramienta esté conectada en un contacto distinto, puede compartir el circuito con:
- Compresores.
- Aspiradoras.
- Hidrolavadoras.
- Refrigeradores.
- Hornos o parrillas eléctricas.
- Calentadores.
- Iluminación.
- Cargadores y otros equipos del taller.
Una esmeriladora puede funcionar correctamente cuando está sola, pero provocar la desconexión si al mismo tiempo trabaja un compresor o un equipo de alto consumo.
Cómo reconocer una posible sobrecarga
- La pastilla tarda varios segundos o minutos en botarse.
- El problema aparece cuando funcionan varios equipos.
- La herramienta trabaja normalmente en un circuito adecuado.
- El interruptor o alguna conexión se siente caliente.
- La falla ocurre con herramientas de mayor potencia, pero no con equipos pequeños.
No distribuyas las cargas utilizando multicontactos o adaptadores conectados al mismo contacto. Aunque aumente el número de enchufes disponibles, la capacidad del circuito sigue siendo la misma.
2. La herramienta demanda una corriente elevada al arrancar
Los motores eléctricos pueden requerir durante el arranque una corriente mayor que durante su funcionamiento normal. Esta demanda momentánea es común en sierras, compresores, bombas, hidrolavadoras y otras herramientas con motor.
Una instalación correctamente dimensionada suele tolerar el arranque normal del equipo. Sin embargo, la protección puede activarse si:
- El circuito ya tiene otras cargas.
- La herramienta es demasiado grande para ese circuito.
- El voltaje cae durante el arranque.
- La extensión es larga o demasiado delgada.
- El motor está forzado o no puede alcanzar su velocidad.
- La pastilla no corresponde a las características del circuito y la carga.
No debe asumirse que toda desconexión instantánea es “normal por el arranque”. Si antes no ocurría o la herramienta produce un sonido diferente, también puede existir una falla mecánica o eléctrica.
3. Existe un cortocircuito en la herramienta
Un cortocircuito crea una trayectoria de muy baja resistencia y provoca una corriente elevada. El interruptor termomagnético puede abrirse casi inmediatamente.
La falla puede encontrarse en:
- El cable de alimentación.
- La clavija.
- El interruptor de la herramienta.
- Las conexiones internas.
- El aislamiento del motor.
- Un componente quemado.
- Un conductor aplastado o expuesto.
Entre las señales de advertencia están el olor a quemado, humo, chispas anormales, marcas oscuras, cable endurecido o funcionamiento intermitente.
No pruebes repetidamente una herramienta sospechosa en diferentes contactos. Esto puede trasladar el riesgo a otros circuitos y agravar el daño.
4. El cable o la clavija están deteriorados
Los cables de las herramientas soportan jalones, dobleces, polvo, cortes y contacto con superficies ásperas. El daño puede concentrarse cerca de la clavija o en el punto donde el cable entra a la carcasa.
Desconecta la herramienta y revisa visualmente si hay:
- Cortes o aislamiento abierto.
- Zonas aplastadas.
- Reparaciones hechas únicamente con cinta.
- Clavijas flojas, dobladas o quemadas.
- Cable endurecido por calor.
- Cambios de funcionamiento al mover el cable.
No manipules el cable mientras la herramienta está energizada para “encontrar” la falla. Si el equipo se apaga, chispea o provoca que la pastilla se bote al moverlo, necesita reparación.
Una clavija nueva tampoco soluciona daños internos en el conductor. Hay que revisar el cable completo y sustituirlo con el tipo y capacidad indicados por el fabricante.
5. La extensión eléctrica no es adecuada
Una extensión demasiado delgada o larga produce caída de voltaje. La herramienta recibe menos tensión y el motor puede demandar más corriente para realizar el trabajo, generando calentamiento y pérdida de rendimiento.
El problema aumenta cuando la extensión:
- Tiene un calibre insuficiente.
- Es mucho más larga de lo necesario.
- Permanece enrollada durante el uso.
- Tiene conexiones flojas.
- Está reparada o deteriorada.
- Alimenta varios equipos simultáneamente.
- No está diseñada para exteriores o trabajo pesado.
Si la herramienta funciona conectada directamente a un circuito adecuado, pero presenta problemas con una extensión, deja de utilizar ese cable y confirma el calibre necesario según la corriente, la potencia y la distancia.
Nuestra guía sobre el calibre de extensión eléctrica explica por qué un número AWG menor corresponde a un conductor más grueso y cómo elegirlo según la herramienta y la longitud.
6. Hay humedad o una falla a tierra
Una herramienta mojada, almacenada en un ambiente húmedo o utilizada bajo lluvia puede presentar una fuga de corriente hacia su carcasa o hacia tierra.
La humedad también puede estar en:
- El contacto.
- La extensión.
- La clavija.
- Las conexiones.
- El tablero.
- Una caja instalada en exteriores.
- El interior de la herramienta.
Cuando el circuito cuenta con protección por falla a tierra, esta puede activarse incluso sin una sobrecarga tradicional. Su función es reducir el riesgo de choque eléctrico.
No intentes secar una herramienta conectándola para que el motor “genere calor”. Tampoco utilices una extensión para alejarte del contacto húmedo. Desconecta la energía desde un punto seguro y permite que el equipo sea revisado o secado mediante un procedimiento apropiado.
7. La pastilla o la instalación presentan una falla
Los interruptores termomagnéticos también pueden deteriorarse. El desgaste, conexiones flojas, temperatura elevada dentro del tablero o daños anteriores pueden provocar un funcionamiento irregular.
Sin embargo, la pastilla no debe considerarse culpable solo porque se activa. Primero hay que descartar una sobrecarga, cortocircuito, herramienta dañada o extensión inadecuada.
La revisión profesional debe comprobar:
- La capacidad nominal del interruptor.
- El calibre y condición de los conductores.
- La firmeza de las conexiones.
- La carga real del circuito.
- La caída de voltaje.
- La continuidad y aislamiento de la herramienta.
- El tipo de protección instalada.
- El estado del contacto y la clavija.
Cambiar únicamente la pastilla puede ocultar el problema. Instalar una de mayor amperaje sin verificar los conductores es especialmente peligroso porque permitiría que el cableado soporte más corriente de la prevista.
Lo que indica el momento en que se bota
Se bota al conectar la clavija, sin encender la herramienta
Puede haber daño en el cable, la clavija, el filtro eléctrico o las conexiones internas. Deja de utilizarla.
Se bota justo al accionar el interruptor
Puede relacionarse con la corriente de arranque, un motor bloqueado, corto interno o falla en el interruptor de la herramienta.
Se bota después de varios minutos
Es más compatible con sobrecarga, calentamiento, esfuerzo excesivo del motor o una conexión deficiente.
Se bota únicamente cuando la herramienta hace fuerza
La herramienta puede estar trabajando por encima de su capacidad, tener un accesorio inadecuado, presentar desgaste mecánico o sufrir caída de voltaje.
Se bota aunque no haya ninguna herramienta conectada
La falla probablemente está en el circuito, sus conductores, contactos o dispositivos conectados permanentemente. No vuelvas a energizarlo hasta que sea revisado.
Qué puedes revisar sin abrir el tablero
Antes de cualquier observación, desconecta la herramienta y asegúrate de que el área esté seca.
- Lee la placa de la herramienta para conocer voltaje, corriente o potencia.
- Observa el cable y la clavija sin desmontarlos.
- Confirma si se utilizaba una extensión, adaptador o multicontacto.
- Identifica qué otros equipos dejaron de funcionar al botarse la pastilla; probablemente comparten circuito.
- Recuerda si la desconexión ocurrió al conectar, al arrancar o durante el trabajo.
- Busca olor a quemado, deformaciones o manchas sin tocar piezas calientes.
- Comprueba si la herramienta estaba forzada, atascada o utilizando un accesorio incorrecto.
Esta observación no autoriza a retirar la tapa del tablero ni a tocar conexiones. Dentro de un centro de carga pueden permanecer partes energizadas incluso cuando una de las pastillas está apagada.
Qué no debes hacer
- Restablecer la pastilla repetidamente.
- Mantenerla levantada con cinta, alambre u otro objeto.
- Sustituirla por una de mayor capacidad.
- Probar la herramienta en varios contactos si huele a quemado.
- Eliminar la tierra física de la clavija.
- Usar adaptadores para conectar una clavija de tres polos en una salida sin tierra.
- Reparar un cable únicamente con cinta.
- Manipular el tablero con manos húmedas.
- Abrir la herramienta mientras está conectada.
- Utilizar extensiones domésticas ligeras con equipos de alto consumo.
La protección se está activando por una razón. Anularla convierte una falla visible en un riesgo oculto.
¿La falla está en la herramienta o en la instalación?
Las siguientes observaciones ayudan a orientar el diagnóstico, pero no sustituyen las mediciones profesionales.
| Comportamiento | Posible origen |
|---|---|
| Solo una herramienta provoca la falla en distintos lugares | Cable, clavija, interruptor o motor de la herramienta |
| Varias herramientas potentes provocan la falla en el mismo circuito | Sobrecarga o circuito insuficiente |
| El problema aparece únicamente con una extensión | Calibre, longitud, clavijas o estado de la extensión |
| La pastilla se bota sin ningún equipo conectado | Falla en el circuito o en la protección |
| Sucede al trabajar en exteriores o después de mojarse | Humedad o falla a tierra |
| Ocurre después de algunos minutos de esfuerzo | Sobrecarga, calentamiento o motor forzado |
No realices pruebas adicionales si hay humo, chispas, olor a quemado, humedad o partes derretidas.
Cuándo necesitas un electricista o servicio técnico
Solicita la revisión de un electricista cuando:
- Varias herramientas provocan la desconexión en el mismo circuito.
- La pastilla se siente caliente, zumba o no permanece activada.
- Hay olor a quemado dentro del tablero o en un contacto.
- El problema continúa sin cargas conectadas.
- Existen contactos flojos, oscurecidos o deformados.
- La instalación carece de tierra física.
- Es necesario comprobar el calibre de los conductores.
- La herramienta requiere un circuito de mayor capacidad o dedicado.
Lleva la herramienta a servicio técnico cuando:
- Provoca la falla en diferentes circuitos adecuados.
- El cable o la clavija están dañados.
- Produce chispas anormales.
- El motor no alcanza velocidad.
- Se calienta excesivamente.
- Estuvo expuesta al agua.
- Huele a aislamiento quemado.
- La falla aparece al mover el cable o accionar el interruptor.
Preguntas frecuentes
¿Puedo volver a subir la pastilla después de que se botó?
Una sola vez puede ser razonable únicamente después de desconectar la carga y confirmar que no hay humedad, olor, calor ni daños visibles. Si vuelve a botarse, no insistas. El circuito o el equipo necesita revisión.
¿Por qué una esmeriladora bota la pastilla al arrancar?
Puede deberse a la corriente de arranque, un circuito sobrecargado, caída de voltaje, extensión inadecuada, motor bloqueado o una falla interna. Si antes funcionaba correctamente y el problema apareció de forma repentina, no lo atribuyas automáticamente al consumo normal.
¿Una extensión larga puede hacer que se bote la pastilla?
Sí, especialmente si tiene un calibre insuficiente. La caída de voltaje puede aumentar el esfuerzo y calentamiento del motor. La extensión debe elegirse según corriente, distancia y condiciones de uso.
¿Debo instalar una pastilla de más amperaje?
No. El interruptor protege los conductores del circuito. Cambiarlo por uno mayor sin verificar el calibre, las conexiones y la capacidad de la instalación puede permitir un sobrecalentamiento peligroso.
¿Cómo saber si la herramienta tiene un corto?
La desconexión inmediata, olor a quemado, marcas, cable dañado o chispas anormales son señales de posible corto. La confirmación requiere mediciones realizadas con el equipo desenergizado por personal capacitado.
¿Por qué se bota solo cuando hago presión con la herramienta?
Al aumentar la carga mecánica, el motor demanda más corriente. Puede existir una técnica incorrecta, accesorio inadecuado, motor desgastado, caída de voltaje o una exigencia superior a la capacidad del equipo.
No aumentes la protección: encuentra la causa
Cuando una pastilla se bota al conectar una herramienta eléctrica, el objetivo no es impedir que actúe, sino descubrir qué condición está detectando.
Distingue si la falla ocurre al conectar, durante el arranque o después de trabajar. Revisa visualmente herramienta, cable, clavija y extensión, y considera las demás cargas del circuito. Ante desconexiones repetidas, humedad, calor, chispas u olor a quemado, suspende el uso.
